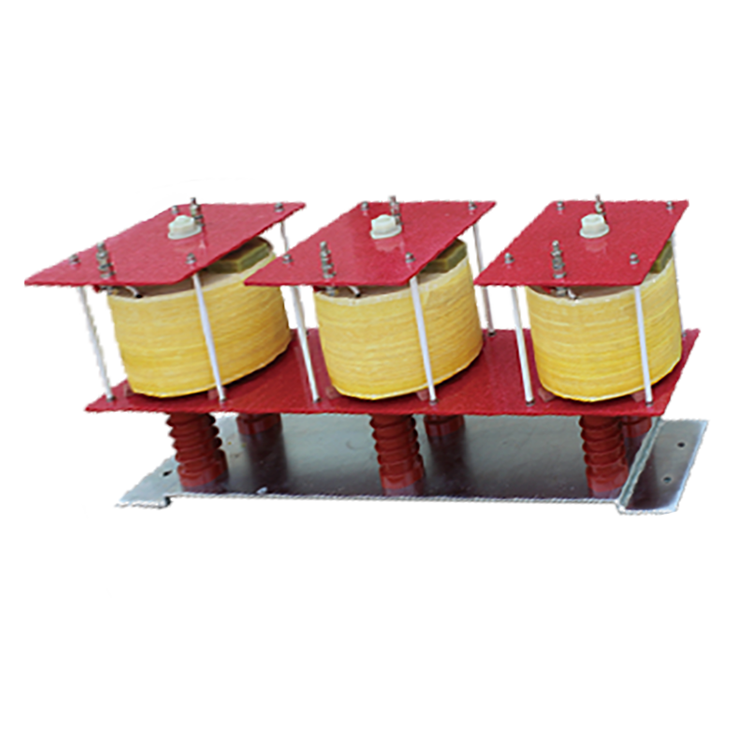

空心电抗器

简介

中文名称：空心电抗器

作用

鼠笼型交流三相异步电动机如果额定电压和供应电压相同，可在电动机与来电电源之间串接与电动机匝数相同的空心电抗器，以增加电感值，控制启动电流不至于过高。

类型

空心电抗器主要分空心串联电抗器、空心滤波电抗器、空心并联电抗器、空心限流电抗器、空心分裂电抗器、空心起动电抗器等，常用于无功补偿、滤除谐波、限流等场合。

结构特点

1.无油结构，杜绝了油浸电抗器漏油、易燃等缺点，保证了运行安全。没有铁芯，不存在铁磁饱和，电感值的线性度好；

2.应用计算机进行干式空心电抗器优化设计，可以按照用户的不同使用要求快速准确的设计出最理想的结构参数；

3.采用多层绕组并联的筒形结构，各包封之间有成通风气道，散热性好，热点温度低；

4.绕组选用小截面圆导线多股平行绕制，可使涡流损耗和漏磁损耗明显减小；

5.绕组外部用浸渍环氧树脂的玻璃纤维缠绕严密包封，并经高温固化，使之具有很好的整体性，其机械强度高，耐受短时电流的冲击能力强；

6.采用机械强度高的铝质星形接线架，涡流损耗小；

7.空心电抗器的整个内外表面上都涂有抗紫外线防老化的特殊防护层，其附着力强，能耐受户外恶劣的气候条件；

8.安装方式可三相垂直，也可品字或一字形；户外露天使用可大大减少基建投资；

9.运行安全、噪音低，不需经常维护；

10.根据用户要求，其电感量可以做成可调的，调节范围可达5%或更大一些。

执行标准

1.T10229-1988 电抗器标准

2.JB5346-2014 高压并联电容器用串联电抗器标准

3.IEC289：1987 电抗器标准

绝缘等级

F级或H级。

适用环境

1.海拔不超过2000m；

2.环境温度-25～+45(℃)，相对湿度不超过90%；

3.电源电压的波形近似于正弦波；

4.周围无有害气体，无易燃易爆物品；

5.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

技术参数

1.绝缘结构：干式电抗器；

2.有无铁心：空心式电抗器；

3.产品认证：CE；

4.用 途：并联电抗器；

5.额定电流：20～5000(A)；

6.品 牌：中锭电气
